BMG 2000 BV, 3000 BV, 5000 BV
Halbautomatisches und vollautomatisches Bandmaßprüfgerät
Geeignet für Kalibrierlabore und Werksmessungen
Das Bandmaßprüfgerät ermöglicht vollautomatische Kalibrierungen und Prüfungen von Bandmaßen, Linealen, Maßstäben und allen Prüflingen mit Skalen. Als vollautomatische Variante bis 5 m Länge.
Bandmaßprüfgerät zur halb-/ vollautomatischen Kalibrierung von
- Bandmaßen in Aufrollkapseln
- Rahmenbandmaßen
- Präzisionslinealen
- Arbeitsmaßstäben
- Gliedermaßstäben
- und als Sondermessgerät für lange, dünne und flexible Prüflinge
Detaillierte Informationen
Vorteile
- Wahlweise halbautomatisches Messsystem mit motorisierter Vorpositionierung der Messpunkte oder vollautomatisches Messsystem mit Software-Anbindung
- Ankoppelbar an alle gängigen Prüfmittelüberwachungs-Software zur computerunterstützten Kalibrierung und Auswertung, automatischen Erfassung und Protokollierung

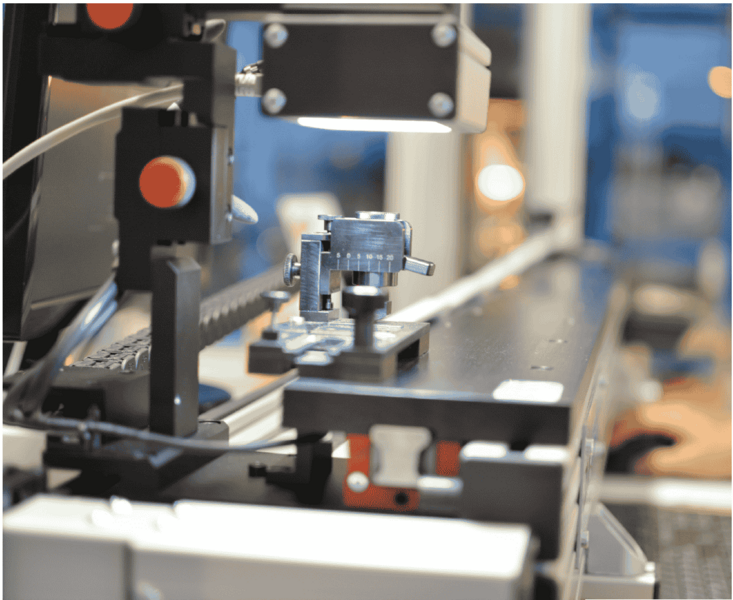

- Direkter Maßvergleich mit hochgenauem Messsystem Einfaches Handling durch Benutzung von Messsystemen mit CCD-Kamera und automatisierter Positionierung
- Optionale Erweiterungsmöglichkeiten
- Einhaltung des Abbe’schen Komparatorprinzips zur Realisierung höchster Messgenauigkeit, das Messsystem liegt unmittelbar unter dem Prüfkörper
- Digitales inkrementales Messsystem mit 1 µm Auflösung als Maßverkörperung
- Mit dem teilbaren Streckgewicht können Streckkräfte von 5, 20 und 50 N, je nach Anforderung, realisiert werden
- Stabiler Messaufbau und praktisches Design, bedienerfreundliches Einstellen der Bandskalierung
Technische Daten
- Auflösung 1 µm
- Zugbelastung 5 N, 20 N oder / or 50 N
- Spannbereich geräteabhängig
- Fehlergrenze 2000 mm < 0,05 mm / 3000 mm < 0,07 mm / 5000 mm < 0,09 mm
- Gewicht 2000 mm = 78 kg / 3000 mm = 113 kg / 5000 mm = 170 kg
Das FMSplus - umfangreiches Zubehör inklusive

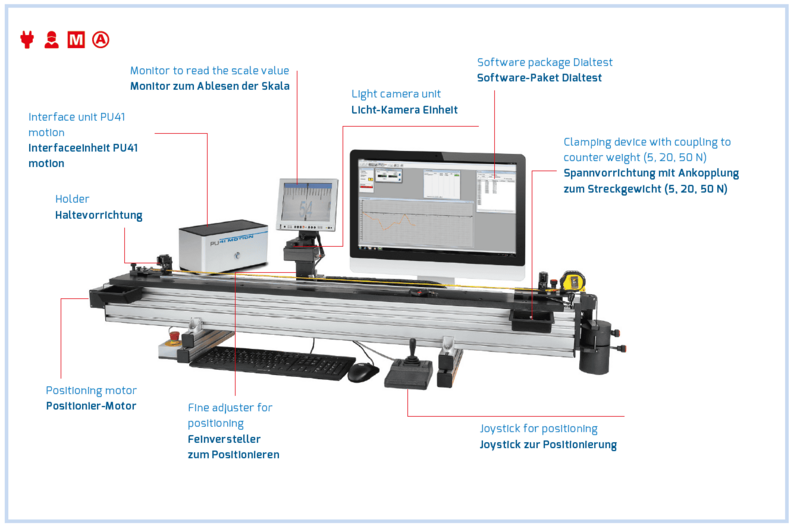

- Halbautomatische Ausführung BMG 2000, 3000, 5000:

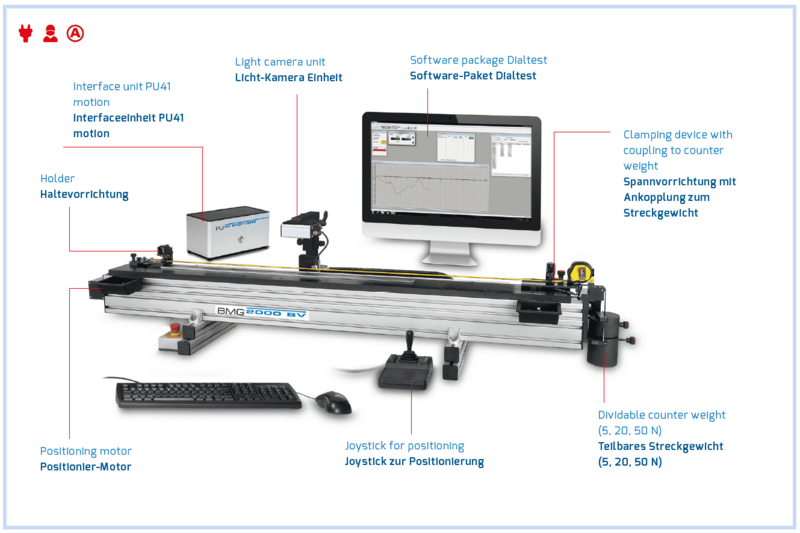

Grundkörper, Interfaceeinheit PU41 motion, Joystick, Notaus Taster, Fernbedienung Sender und Empfänger, wahlweise All In One PC oder Tower PC, Software Lizenz Dialtest 7 Tape, je 2x Schraubklemmen ballig und eben, je 2x Schnellklemmen ballig und eben, Maßstabauflage je nach Länge bis 5 Stk., Niederhalteklemmen je nach Länge bis 5 Stk., Wand- oder Tischmontageset mit Einstellfüßen, Anschlusskabel, Steckdosemleiste, Betriebsanleitung - Vollautomatische Ausführung BMG 2000 BV, 3000 BV, 5000 BV:
Grundkörper, Interfaceeinheit PU41 motion, Joystick, Notaus Taster, wahlweise All In One PC oder Tower PC, Software Lizenz Dialtest 7 Tape, je 2x Schraubklemmen ballig und eben, je 2x Schnellklemmen ballig und eben, Maßstabauflage je nach Länge bis 5 Stk., Niederhalteklemmen je nach Länge bis 5 Stk., Wand- oder Tischmontageset mit Einstellfüßen, Anschlusskabel, Steckdosemleiste, Betriebsanleitung
| Bestell-Nr. Vollautomat | Bezeichnung |
| 76 8145 602 20 | BMG 2000 BV |
| 76 8145 603 20 | BMG 3000 BV |
| 76 8145 605 20 | BMG 5000 BV |
| Bestell-Nr. Halbautomat | Bezeichnung |
| 76 8145 502 20 | BMG 2000 |
| 76 8145 503 20 | BMG 3000 |
| 76 8145 505 20 | BMG 5000 |
