Endmaßprüfplatz EMP II

Der innovative EMP II ist in der Lage Endmaße der Klassen 0, 1 und 2 zu prüfen. Mit einem Messbereich zwischen 0,5 und 100mm und einer Auflösung von 0,01 µm bleibt er immer präzise.


Zum Prüfen von Endmaßen der Klassen 0, 1 und 2:

  • 0 - Endmaße zum Kalibrieren anderer Lehren und Messgeräte im klimatisierten Messlabor
  • 1 - Gebrauchsnormale im Messraum zur Prüfung von Lehren und zum Einstellen von Messgeräten
  • 2 - Gebrauchsnormale im Produktionsprozess zur Prüfung von Lehren und zum Einstellen von Messgeräten

Detaillierte Informationen

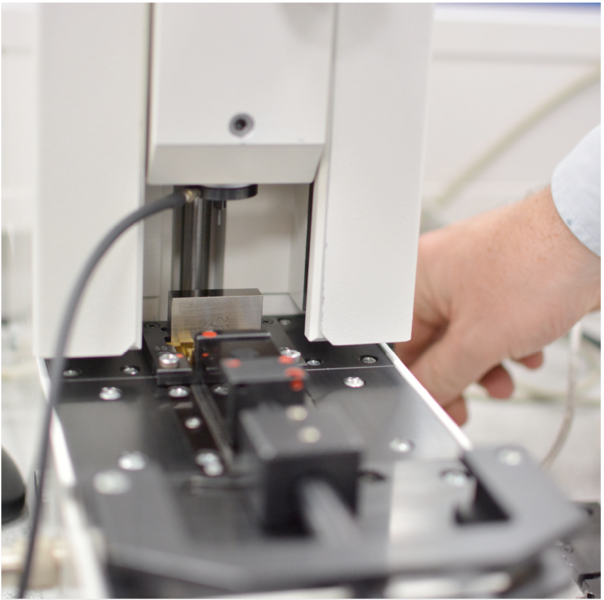

Durch einen dezentralen Aufbau des EMP 2, bestehend aus einem schweren Guss Sockel mit Positionier- und Messeinheit, einer motorischen Schalteinheit und einer
Interface Einheit PU 23, werden weitgehend thermische Einflüsse auf das Messergebnis reduziert.

Dabei wird immer gegen ein um mind. eine Klasse besseres Endmaß verglichen. Die äußerst präzise Mechanik zur Positionierung der Messköpfe auf dem Prüfling garantiert eine hohe Reproduzierbarkeit der Messergebnisse und somit ein schnelles und zuverlässiges Kalibrieren Ihrer Endmaße. Die Prüfungen erfolgen gemäß DIN EN 3650 und erfüllen die Anforderungen des DAkkS.

Die optional verfügbare Mess-, Dokumentations- und Verwaltungssoftware verarbeitet automatisch alle Messergebnisse der Interface-Einheit PU23 und gewährleistet eine lückenlose Dokumentation Ihrer Endmaße.

  • Teil-Automatische Messung, definierte Messpunkte über eine Schaltkulisse
  • Dezentraler Aufbau zur thermischen Entkopplung
  • Zwei gegenüberliegende induktiven Messgeber zur Differenzmessung
  • Vergleichsmessung gegen Referenz-Endmaße
  • Automatisches Anheben der Endmaße beim wechseln der Messpunkte
  • Hohe Reproduzierbarkeit der Messwerte
  • Schnelles Messen durch sichere Einhand-Mechanik, schnelles Erfassen der Messdaten
  • Automatische Übertragung aller Messwerte an eine nachfolgende Software (z.B.: QMSOFT)
  • Einfache und sichere Bedienung durch ergonomisches Design
  • Extra schwere Ausführung mit Gusskörper in Portalbauweise

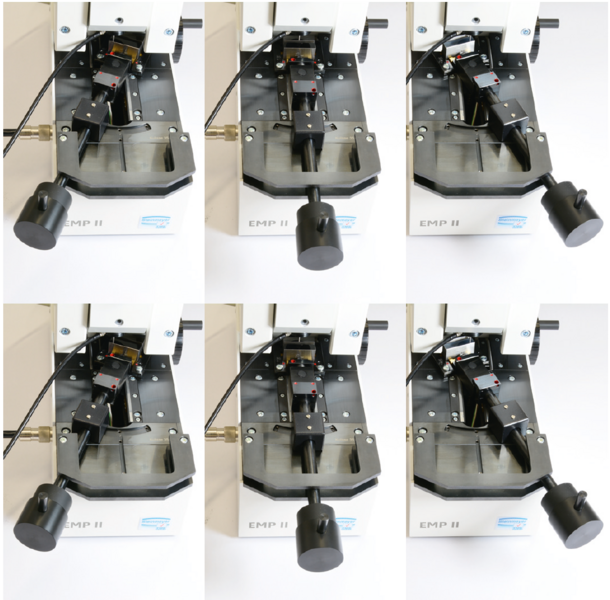

  • Die Schaltkulisse erlaubt eine schnelle Messung der Endmaße durch das
    Anfahren definierter Messpunkte.
  • Ein Zerkratzen der Endmaße wird durch das Anheben der Endmaße beim Wechsel der Messpunkte verhindert
  • Anwendungsbereich 0,5 - 100 mm
  • Auflösung 0,01 µm
  • Messunsicherheit 0,03 µm + 0,002 * D (Längendifferenz D ≤ 10 µm)

Das FMSplus - umfangreiches Zubehör inklusive

  • Endmaßprüfplatz EMP II:

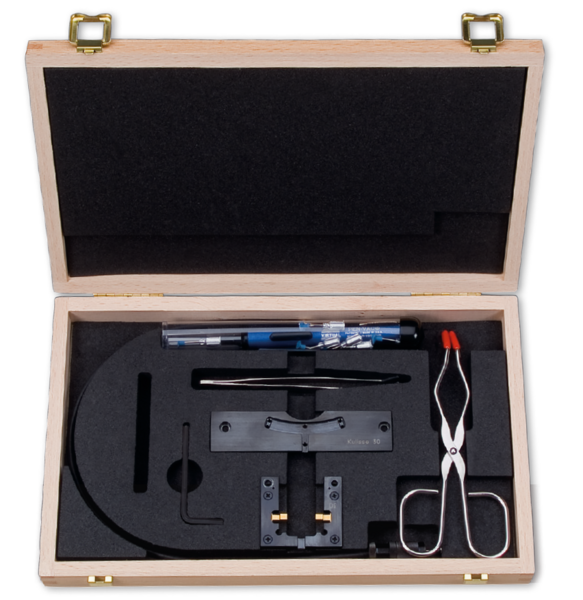

    Grundkörper aus Feinguss, Anzeige und Interfaceeinheit PU42, externes Steuergerät, Handschalter, Plexiglashaube, Rahmen und Kulisse 30 und 35 mm, Endmaßsauger, Pinzette, Endmaßzange, Abdeckhaube, Mehrfachsteckdose, Betriebsanleitung
 Bestell-Nr.  Bezeichnung
76 4230 023 20 EMP II
