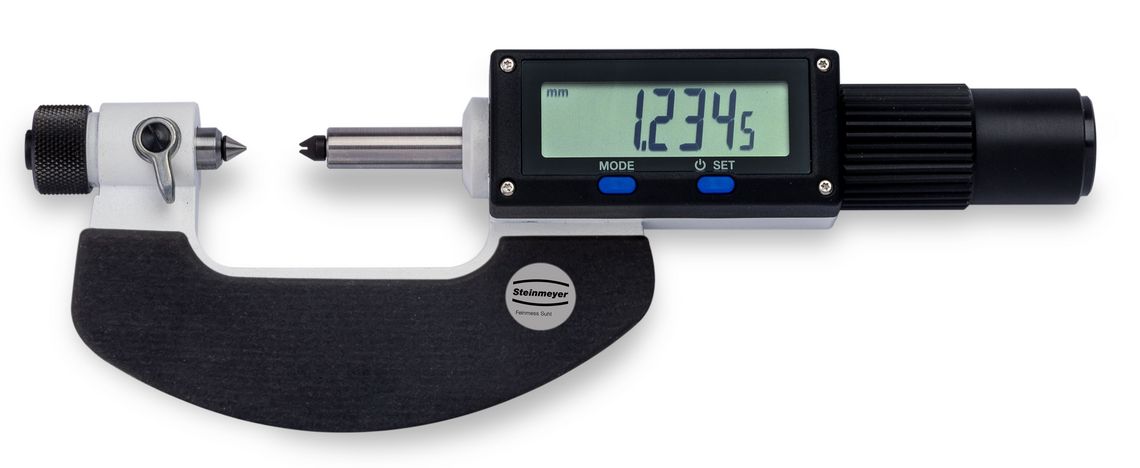

Digitale Präzisions-Außengewinde-Messschraube 0803

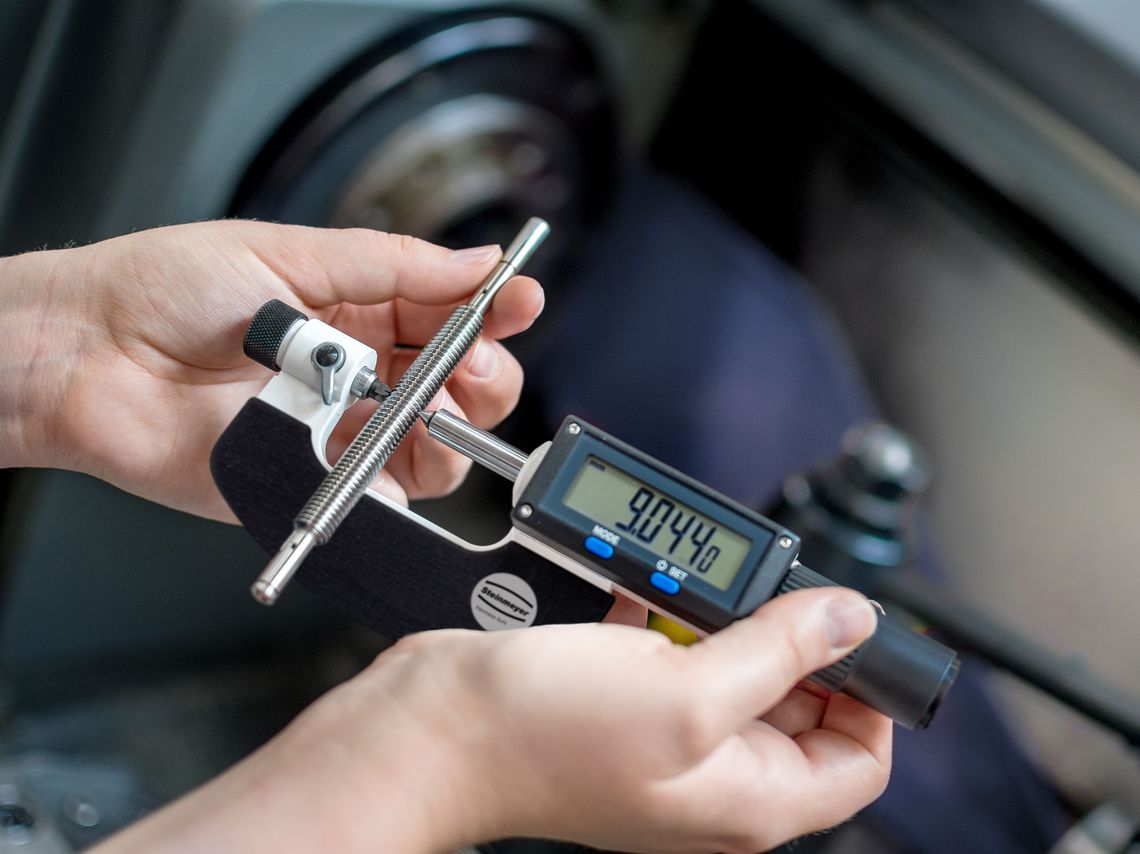

Präzisions-Messschraube zur Überprüfung von Außengewinden mittels auswechselbarer Messeinsätze.
Anwendung
- für Außengewinde-Messungen mit austauschbaren Messeinätzen
- für Flanken- und Kerndurchmesser
Detaillierte Informationen
- Umschaltbare Auflösung 0,01 mm/0,001 mm/0,0005 bzw. 0,0005 inch / 0,00005 inch/0,00002 inch
- Messbereich 30 mm
- Steigung der Messspindel 2,0 mm
- Spindel-ø 8 mm
- Aufnahme für Gewindemesseinsätze mit Durchmesser 3,5 mm
- Lineares Messsystem, direkt in der Abbe‘ schen Messachse
- Umschaltbare Zählrichtung des Messsystems
- (Nichtdrehende) Schiebespindel sichert hohe Wiederholgenauigkeit
- Umschaltbare Auflösung
- Bei Bedarf mit Anlüfthebel zur sicheren Serienmessung
- Messbereichsumschaltung metrisch mm / inch
- Schnittstelle Proximity zur Datenübertragung an Messrechner, Funk oder Kabel
- Eingabe und Speicherung Voreinstellwerte und Toleranzwerte
- Min- / Max-Wert-Speicherung
- Vielseitiger Einsatz durch austauschbare Messeinsätze
- Direkte Anzeige der Flankendurchmesser
Zubehör
- Gewinde-Messeinsätze
- Gewinde-Einstellmaße
| Anwendungsbereich | Bestellnummer | Bestellnummer mit Anlüftung |
|---|---|---|
| 0-30 mm | 76 0803 001 20 | 76 0803 051 20 |
| 25-55 mm | 76 0803 002 20 | 76 0803 052 20 |
| 50-80 mm | 76 0803 003 20 | 76 0803 053 20 |
| 75-105 mm | 76 0803 004 20 | 76 0803 054 20 |
| 100-130 mm | 76 0803 005 20 | 76 0803 055 20 |
| 125-155 mm | 76 0803 006 20 | 76 0803 056 20 |
| 150-180 mm | 76 0803 007 20 | 76 0803 057 20 |
| 175-205 mm | 76 0803 008 20 | 76 0803 058 20 |
| Größere Messbereiche und Sonderausführungen auf Anfrage |
