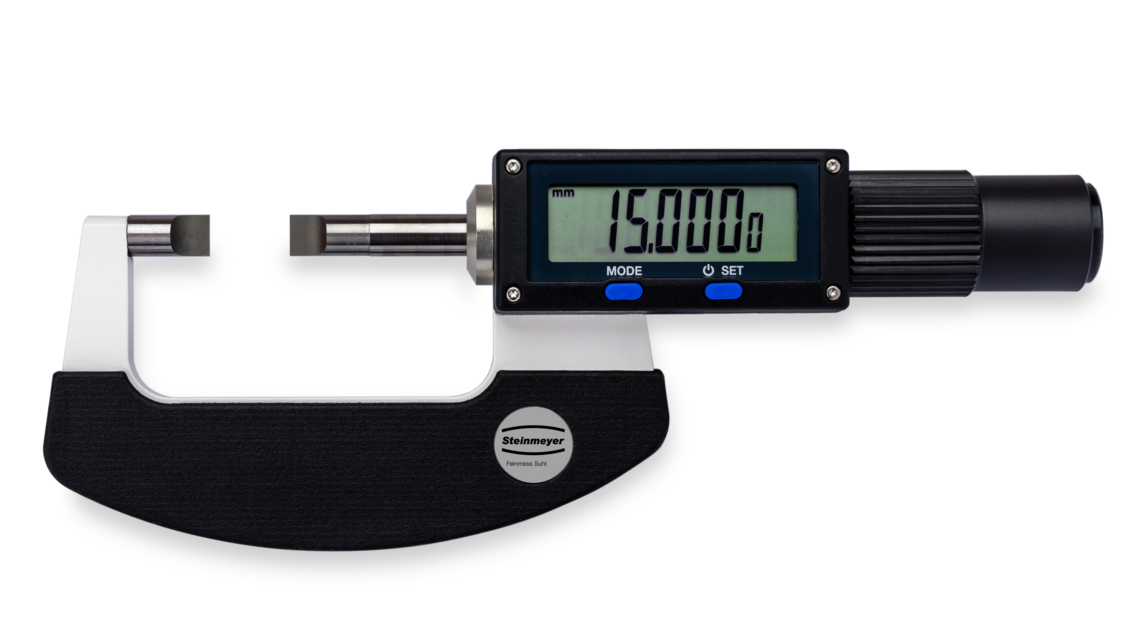

Digitale Präzisions-Messschraube mit Schneiden 0811 und 0812
Digitale Messschraube mit Schneiden zum Durchführen von Dicken- und Längenmessungen
Kurzbeschreibung
- Norm: DIN 863 | DAkkS-Kalibriert nach DIN EN ISO/IEC 17025:2018
- Messbereiche: bis 600 mm (je nach Version)
- Lineares Messsystem, direkt in der Abe'schen Messachse
- Umschaltbare Zählrichtung des Messsystems flexibel einsetzbar
- Auflösung: < 0,0001 mm (< 0,1 µm), umschaltbar auf 10 µm, 1 µm, 0,5 µm / 0,0005“, 0,00005“, 0,00002“
- Schutzklasse: IP 65
- Display: LCD-Anzeige (drehbar) mit Toleranzabweichungsanzeige, Geräte-Temperatur-Überwachung
- Schnittstelle: Proximity (Sylvac)
- Optionales Zubehör: Software
Anwendung
- zum Messen schmaler Einstiche
Detaillierte Informationen
- Umschaltbare Auflösung 10 µm, 1 µm, 0,5 µm / 0,0005“, 0,00005“, 0,00002“
- Steigung der Messspindel 2,0 mm
- Spindel nicht-drehend
- Messkraft Ratsche ca. 7 N
- Messflächen (Schneiden) parallel oder quer zum Bügel
- Standard Messflächenstärke: 0,35 x 3,5; 1 x 3; 2 x 3; 4 x 6
- abweichende Schneidenbreite und Tiefe sind möglich
- optionale Variante mit Anlüftung
- Für 3- und 9-nutige Werkstücke und Werkzeuge
- Fehlergrenze nach DIN 863
- Lineares Messsystemm direkt in der Abbe'schen Messachse
- (Nichtdrehende) Schiebespindel sichert hohe Wiederholgenauigkeit, 2 mm Steigung
- Umschaltbare Auflösung von 0,5 µm, 1 µm & 10 µm
- Schutzklasse IP 65
- Messbereichsumschaltung metrisch mm / inch
- Schnittstelle Proximity (Sylvac) zur Datenübertragung an Messrechner, Funk oder Kabel
- Eingabe und Speicherung eines Voreinstellwertes und Toleranzwertes
- Messflächen aus Hartmetall, wahlweise aus CBN sorgt für hohe Standfestigkeit
- Min- / Max.-Wert-Speicherung
Zubehör
- Schnittstellen zur USB- oder kabellosen Datenüberfragung
- PC-Software IBR Simkey für die USB- und kabellose Datenübertragung
- PC-Software FMS View für die kabellose Datenübertragung
Software FMS View
Die optionale Software FMS-S01 bietet die Möglichkeit das Digitalpassameter auch direkt über ein Kabel am PC zu konfigurieren und Messwerte zu übertragen, u. a.:
- Anzeigen der aktuellen Werte von verschiedenen digitalen Messmitteln
- Mehrkanalfunktion d.h. parallele Anzeige von bis zu 10 verschiedenen Geräten
- Umfangreiche Übertragungsfunktion der Werte in Microsoft Excel
- Protokollformate bzw. Gerätetypen: Sylvac duplex, Sylvac simplex, IBRit-md 1, Heidenhain ND, TESA GTLXX USB, ALMEMO, MAHR 16EXu, PU 11, PU 23, PU 26, PU 60, PU 300, MFP Control, PU 36, IK220, Solartron Orbit3
> mehr zur Software
| Schneiden parallel (vertikal) zum Bügel | ||
| Anwendungsbereich | Bestell-Nr. | |
| 0 - 30 mm | 76 0811 131 20 | |
| 25 - 55 mm | 76 0811 132 20 | |
| 75 - 105 mm | 76 0811 324 20 | |
| 100 - 130 mm | 76 0811 325 20 | |
| 125 - 155 mm | 76 0811 340 20 | |
| 175 - 205 mm | 76 0811 342 20 | |
| 300 - 330 mm | 76 0811 347 20 | |
| Schneiden quer (horizontal) zum Bügel | ||
| Anwendungsbereich | Bestell-Nr. | |
| 0 - 30 mm (Schneiden 1 x 3) | 76 0812 321 20 | |
| 25 - 55 mm (Schneiden 1 x 3) | 76 0812 322 20 | |
| 0 - 30 mm (Schneiden 4 x 3) | 76 0812 381 20 | |
| 25 - 55 mm (Schneiden 4 x 3) | 76 0812 382 20 | |
Abweichende Schneidenbreiten möglich. Optionale Variante mit Anlüftung Sonder-Anwendungsbereiche auf Anfrage.
| ||
