FLEX-Trieb

Feinmess Suhl bietet mit der FLEX-Trieb-Technologie hochpräzise Gleitgewindetriebe mit Ausgleichsgelenken, die Ungenauigkeiten in der Baugruppe ausgleicht. Damit können Querkräfte, die auf die Spindel wirken, Temperaturunterschiede oder seitliche Bewegungen optimal aufgefangen werden.

Die Antriebe können durch vormontierte Spindel-Festlager ergänzt werden. Damit ist der Anwender in der Lage die überragenden Genauigkeitseigenschaften dieser Spindelantriebe in Einbausituationen zu erreichen, die ansonsten hochpräzise Anbauteile, sehr erfahrene Monteure und einen aufwendigen Justageprozss erfordern.

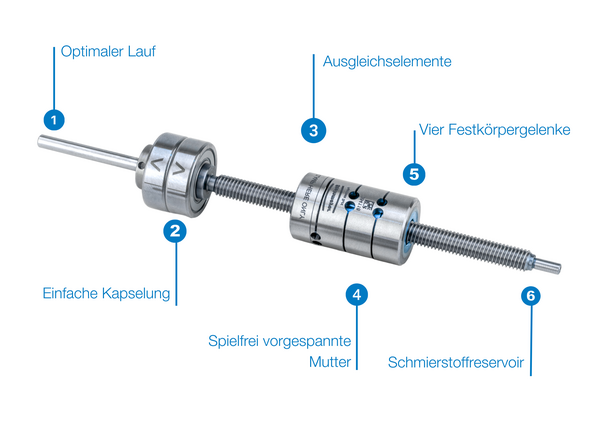

Highlights

  • Optimaler Lauf: gewährleistet eine reibungslose, geräuschlose Bewegung
  • Einfache Kapselung: schützt vor Verunreinigungen und äußeren Einflüssen
  • Ausgleichselemente: neutralisieren Schieflagen, Parallelversätze, Temperaturunterschiede und weitere externe Einflüsse
  • Spielfrei vorgespannte Mutter: erhöht die Präzision und Stabilität (angepasste Auslegung auf Wunsch möglich)
  • Vier Festkörpergelenke: verhindern Kippen und Parallelversatz in zwei Ebenen
  • Hochsteif in Verfahrrichtung: sichere Kraftübertragung der benötigten Stellkräfte
  • Schmierstoffreservoir: sorgt für langfristige, einwandfreie Funktion des Gleitgewindetriebs

Möglichkeiten in der Konfiguration

Individuelle Formgestaltung
Metrisches ISO-Gewinde, Flankenwinkel 60° oder Trapezgewinde, 1- bis 4-gängig, verschiedene Lagerungen
Variable Größen
Durchmesser 3 - 12 mm, Steigung 0,2 - 5 mm, Länge von 70 - 310 mm (weitere auf Anfrage)
Kundenspezifisches Design
Diverse Materialkombinationen, Sonderschmierung und Beschichtung, 3D-Entwürf, Prototypen, Serienproduktion

Kundenspezifische Optionen

  • Entwicklung: 3D-Designs, Prototypen, Serienproduktion
  • Genauigkeit: Ausführung als gehärteter oder geschliffener Gleitgewindetrieb für höhere Präzisionsanforderungen
  • Formgestaltung: Anpassung von Geometrie, Zapfen, Materialauslegung
  • Vorspannung / Spiel: Axialspiel, Radialspiel, Vorspannung, Spielfrei
  • Anpassung an Umweltbedingungen: Reinraum, Nicht-Magnetisch, Tieftemperatur, Vakuum, etc.
  • Schmierung: Sonderschmierung, Schmierstofffrei, Sonderabstreifer
  • Dokumentation: Medizintechnik, Halbleitertechnik, Luft- und Raumfaht (weitere auf Anfrage)
  • Handling & Packaging: konfektionierte Gleitgewindetriebe nach ISO- oder Kundenvorgabe
  • Weiterentwicklung und Montage: Spindel-Motor-Kombination, Aktuator, lineares Positioniersystem, Mehrachsssystem
